Šta je PCB Depanel proces?

Jan 13, 2026

PCB depaneliranje

mnogo je važnije nego što mislite.

Proces depaneliranja PCB-a

Ako ste se ikada zapitali kako se prave te male, precizne ploče u vašem telefonu, laptopu ili pametnom satu, možda niste razmišljali o završnom koraku koji pretvara veliki list PCB-a u pojedinačne, upotrebljive.

Taj korak se zove proces depaneliranja PCB-a i mnogo je važniji nego što mislite. Hajde da to razložimo jednostavnim rečima, nije potreban fensi inženjerski žargon.

Prvo

hajde da razjasnimo osnove.

štampane ploče

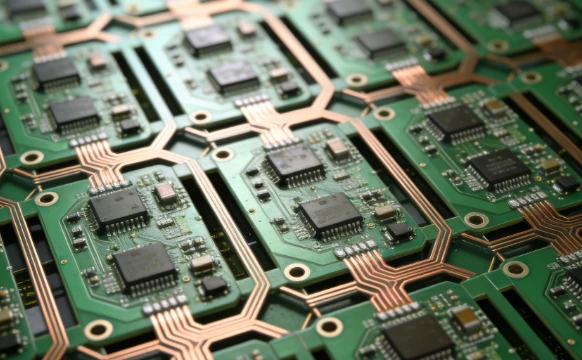

Kada proizvođači PCB-a proizvode ploče, ne prave jednu po jednu-što bi bilo sporo, neefikasno i skupo. Umjesto toga, oni stvaraju veliki panel (nešto poput lista kolačića) sa više identičnih PCB-a („kolačića“) povezanih zajedno.

paneli

Ovim panelima je lakše rukovati tokom procesa proizvodnje, od nanošenja paste za lemljenje do postavljanja komponenti na mašine. Proces depaneliranja je jednostavno korak u kojem se ovaj veliki panel reže na zasebne, pojedinačne PCB-e koje su spremne za ugradnju u elektronske uređaje.

PCB-ovi su delikatni

Zašto je depaneliranje tako kritičan korak? Pa, PCB-i su delikatni. Imaju sitne komponente zalemljene na njih, tanke bakrene tragove koji prenose električne signale, a ponekad i krhke dijelove poput konektora ili senzora.

izazivaju bilo kakvu štetu

Ako samo zgrabite makaze ili testeru i počnete da sečete, verovatno ćete oštetiti ove komponente, slomiti tragove bakra ili čak napuknuti sam PCB. Dakle, ključni cilj depaneliranja je čisto odvajanje pojedinačnih ploča, bez izazivanja bilo kakve štete, a istovremeno dovoljno brzo da se ide u korak sa masovnom proizvodnjom.

metode

Postoji nekoliko različitih metoda koje se koriste za depaneliranje, a izbor ovisi o stvarima kao što su veličina PCB-a, vrsta komponenti na njima, materijal PCB-a i koliko ih treba proizvesti. Idemo na one najčešće, jer svaki od njih ima svoje prednosti i nedostatke.

v-bodovanje

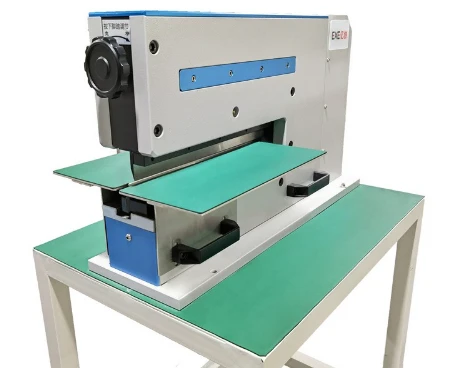

Znate kako neki listovi kolačića imaju te tanke linije koje vam omogućavaju da lako razbijete kolačiće? V-bodovanje je slično. Proizvođači su izrezali žljeb u obliku slova V- duž ivica gdje se spajaju pojedinačni PCB-ovi na ploči.

Sledeće je rutiranje

mali PCB-ovi

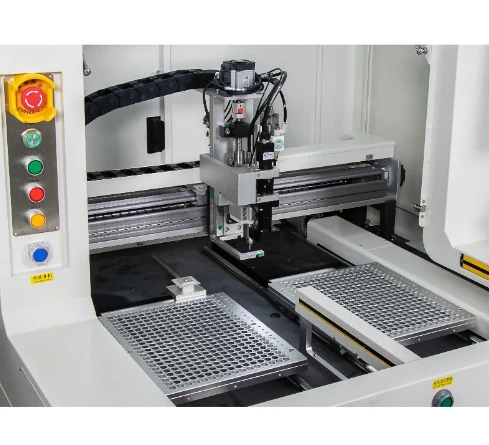

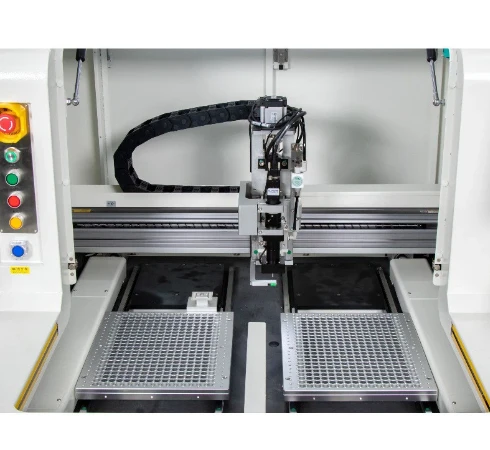

što je kao da koristite sićušnu, super{0}}preciznu glodalicu (zamislite mini električnu bušilicu sa reznim bitom) za rezanje oko svake PCB. Ruter slijedi unaprijed-programiranu putanju, siječeći materijal panela kako bi odvojio ploče.

čista ivica

Ova metoda je super precizna-savršena za male PCB-e ili one sa komponentama sve do ivica. Takođe ostavlja čistu ivicu na PCB-ima. Loša strana? To je sporije od v-bodovanja, a ruter stvara male ostatke (poput piljevine) koje je potrebno očistiti sa PCB-a nakon toga kako bi se izbjeglo izazivanje električnih problema.

lasersko depaneliranje

Kao što ime sugerira, ovo koristi laser-jače snage za rezanje ploče.

Druga uobičajena metoda je lasersko uklanjanje panela.

Laseri su nevjerovatno precizni-mogu rezati super tanke linije, što je odlično za ultra-male PCB-ove koji se koriste u stvarima kao što su nosivi ili medicinski uređaji. Takođe ne ostvaruju nikakav fizički kontakt sa PCB-om, tako da nema rizika od mehaničkog naprezanja ili oštećenja komponenti.

Osim toga, gotovo da nema ostataka. Ali lasersko uklanjanje panela je skuplje od ostalih metoda, tako da se obično koristi za visoke-precizne, visoke-PCB-e, a ne za masovno-proizvedene, nisko-

Tu je i štancanje ili štancanje

što je kao da koristite rezač kolačića za PCB. Metalna matrica po narudžbi je napravljena prema obliku pojedinačnih PCB-a, a mašina pritiska matricu kroz ploču kako bi izbila ploče. Ova metoda je super brza-odlična za-proizvodnju velikog obima-ali je isplativa samo-ako pravite veliki broj istih PCB-a, budući da je matrica skupa za izradu. Takođe primenjuje veći mehanički pritisak, tako da nije idealan za delikatne PCB-e.

Da sumiramo sve

Proces depaneliranja PCB-a je završni

Ključni korak u proizvodnji PCB-a

Ključni korak u proizvodnji PCB-a koji pretvara veliki panel povezanih ploča u pojedinačne, upotrebljive. Sve je u preciznosti i brizi kako bi se izbjeglo oštećenje osjetljivih komponenti i tragova na PCB-ima.

PCB i obim proizvodnje.

Metoda koja se koristi-bilo v-rezivanje, usmjeravanje, lasersko rezanje ili probijanje-zavisi od specifičnih potreba PCB-a i obima proizvodnje. Bez depaneliranja, ne bismo imali male, pouzdane ploče koje napajaju skoro svaki elektronski uređaj koji danas koristimo.
