Kako kalibrirati stroj za usmjerivač PCB-a?

Kalibracija PCB usmjerivača krupna je proces koji osigurava preciznost i kvalitetu proizvodnje tiskane ploče (PCB). Kao dobavljač strojeva za usmjerivač PCB-a, razumijem značaj pravilne kalibracije u postizanju optimalnih performansi. U ovom blogu poštujem neke bitne korake i savjete o tome kako efikasno kalibrirati PCB usmjerivač.

Razumijevanje važnosti kalibracije

Prije ronjenja u proces kalibracije, ključno je shvatiti zašto je kalibracija neophodna. Pa - kalibrirani PCB usmjerivač može proizvesti PCB sa preciznim dimenzijama, glatkim ivicama i preciznim uzorcima usmjeravanja. Ovo je od vitalnog značaja za funkcionalnost i pouzdanost završnih elektroničkih proizvoda. Nepravilna kalibracija može dovesti do problema poput neusklađenih rupa, neujednačenih rezova i loših ukupnih kvalitete, što može rezultirati neuspjehom proizvoda i povećanim troškovima proizvodnje.

PRE - CHECKS CHECKS

1. Pregledajte mašinu
   • Započnite vizuelno pregledavajući stroj za usmjerivač PCB za bilo koji znakovi oštećenja ili habanja. Provjerite malo rutera za tuplju ili sjeckanje, kao istrošena - izlaz može utjecati na kvalitetu usmjeravanja. Takođe, ispitajte pojaseve, remenice i vodiče za bilo koji znakovi labave ili neusklađenosti.
   • Osigurajte da su svi električni priključci sigurni i da nema izloženih žica ili labavih terminala. Neispravan električni priključak može prouzrokovati nedosljedne performanse ili čak oštetiti mašinu.
2. Očistite mašinu
   • Iz stroja uklonite nečistoće, prašinu ili ostatke. Koristite čistu, suhu krpu za obrišite startu, usmjerivač glavu i ostale komponente. Obratite posebnu pažnju na područja oko bita usmjerivača i vakuumskim sustavom, jer su ta područja sklone prikupljanju krhotina.
   • Čist stroj ne samo poboljšava proces kalibracije, već proširuje i životni vijek mašine i smanjuje rizik od kontaminacije na PCB-ovima.

Korak - Po - korak koraka za kalibraciju

1. Zero - kalibracija točke

Kalibracija nula - točke je temelj cjelokupnog procesa kalibracije. Postavlja referentnu točku za sve naredne pokrete stroja usmjerivača.

• Postavljanje softvera
  • Pristupite upravljačkom softveru uređaja. Većina modernih strojeva za usmjerivač PCB-a dolaze s korisnikom - prijateljski softver koji omogućava jednostavnu kalibraciju. Dođite do odjeljka za kalibraciju nula - točke u softveru.
  • Slijedite upute za naizmeničnu ekranu da biste postavili nultu tačku. To obično uključuje premještanje glave usmjerivača u unaprijed definirani položaj na radnoj određenoj, kao što su ugao ili određena referentna točka.
• Fizička provjera
  • Nakon što je nulta točka postavljena u softveru, fizički provjerite položaj. Upotrijebite precizni mjerni alat, poput čeljućeg ili mikrometra, da biste provjerili udaljenost između bita usmjerivača i referentne točke. Unesite bilo kakva potrebna podešavanja u softveru ako postoje razlike.

2. Kalibracija osovine

Pravilna kalibracija osovine osigurava da se glava usmjerivača precizno kreće duž osi x, y i z.

• X i y osi
  • Koristite kalibracijski jig ili precizni mjerni uređaj za provjeru pokreta glave usmjerivača duž osi X i Y. Pomaknite glavu usmjerivača duž poznate udaljenosti, na primjer, 100 mm i izmjerite stvarnu udaljenost putovanja.
  • Ako postoje pogreške, podesite parametre osi u upravljačkom softveru uređaja. To može uključivati promjenu koraka po jedinici, ubrzanju ili postavki usporavanja. Učinite male prilagodbe i ponovo izmerite dok se ne postigne željena tačnost.
• Z Os
  • Z - Axis kalibracija je ključna za kontrolu dubine rezova za usmjeravanje. Upotrijebite mjerač dubine za mjerenje udaljenosti između bita usmjerivača i površine radne garniture kada je z - osovina na najnižem položaju.
  • Podesite Z - Axis nultu tačku u softveru kako biste osigurali da se bit usmjeriva pokrene ispravnom visinom. Takođe, provjerite pokret Z - osi za glatkoću i tačnost. Ako je Z - Axis kretanje Jerky ili netačno, možda će biti potrebno podmazati vodeće šine ili podesiti postavke motora.

3. Kalibracija usmjerivača

Kalibracija usmjerivača osigurava da se bit rutera reži ispravne dubine i ugao.

• Kalibracija dubine
  • Za izvođenje dubinske kalibracije koristite test PCB ili komad ostataka. Postavite željenu dubinu rezanja u softveru i napravite testni rez. Izmjerite dubinu reza pomoću mjerača dubine.
  • Ako se stvarna dubina razlikuje od željene dubine, podesite z - osi pomak u softveru. Ponovite testni rez i mjerenje dok se ne postigne ispravna dubina.
• Kalibracija ugla
  • Provjerite ugljen usmjerivač. Neusklađeni bit usmjerivača može prouzrokovati neujednačene rezove i lošu kvalitetu ivica. Koristite nosač ili specijalizirani kut - mjerni alat za provjeru ugnja usmjerivača.
  • Ako je ugao netočan, podesite držač za usmjerivač ili poravnanje vretena. Provjerite da li je usmjerivač dio okomit na površinu koja se nalazi za najbolje rezultate.

Napredna razmatranja kalibracije

1. Temperatura i vlažnost

Temperatura i vlažnost u proizvodnom okruženju mogu utjecati na performanse stroja za usmjerivač PCB-a. Visoke temperature mogu prouzrokovati širenje komponenti stroja, dok visoka vlaga može dovesti do korozije i električnih problema.

• Nadgledajte okoliš
  • Koristite termometar i higrometar za nadgledanje nivoa temperature i vlage u proizvodnom području. Čuvajte temperaturu između 20 - 25 ° C (68 - 77 ° F) i relativnu vlažnost između 40 - 60%.
  • Ako su uvjeti okoliša izvan preporučenog raspona, razmislite o korištenju zraka - kondicioniranja ili odvlaženja opreme za održavanje stabilnog okruženja.

2. Materijalne varijacije

Različiti PCB materijali imaju različita svojstva, poput tvrdoće i gustoće, što može utjecati na postupak usmjeravanja.

• Testirati različite materijale
  • Prije nego što započnete veliki proizvod proizvodnje, testirajte postavke kalibracije na različitim vrstama PCB materijala. Izvršite prilagodbe u brzini rezanja, brzinu hrane i postavke dubine po potrebi.
  • To će osigurati da mašina može proizvesti visoki - kvalitetni PCB bez obzira na korišteni materijal.

Zaključak

Kalibracija PCB usmjerivača je složen, ali suštinski proces koji zahtijeva pažnju na detalje i preciznost. Slijedeći korake navedene u ovom blogu, možete osigurati da vaš PCB usmjerivač djeluje u najboljem redu, proizvodeći visoki - kvalitetni PCB sa preciznim dimenzijama i glatkim ivicama.

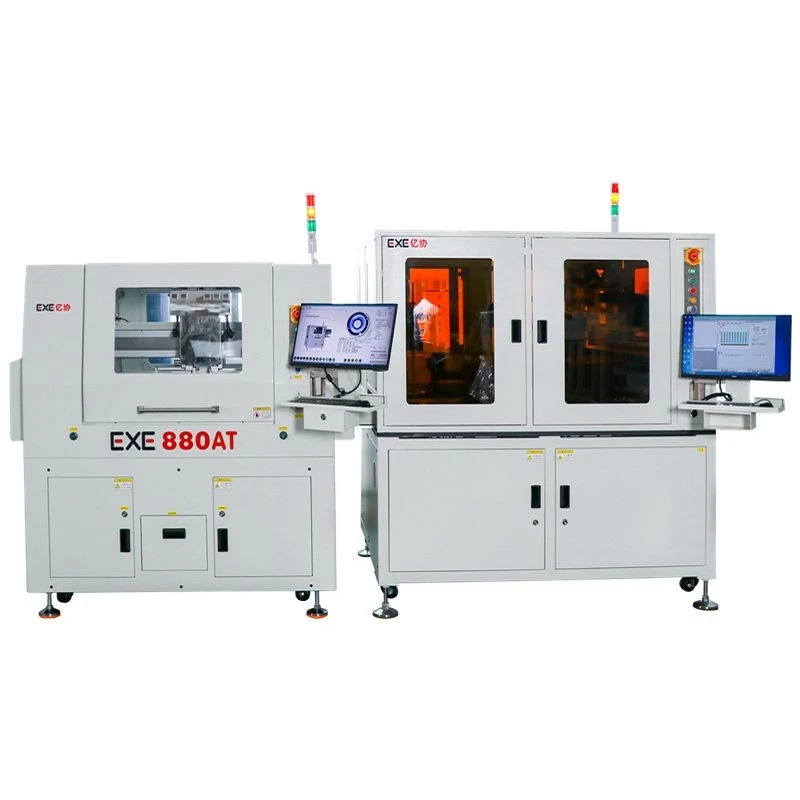

Kao dobavljač strojeva za usmjerivač PCB-a nudimo niz visokog - kvalitetnih mašina, uključujućiInline PCBA ruter,Online mašina za rezanje PCB-a, iPCBA stroja za bušenje i usmjeravanje rutera. Ako ste zainteresirani za kupovinu PCB usmjerivača ili je potrebna dodatna pomoć u kalibraciji, slobodno nas kontaktirajte za savjetovanje. Zalažemo se za pružanje najboljih rješenja za vaše potrebe za proizvodnjom PCB-a.
